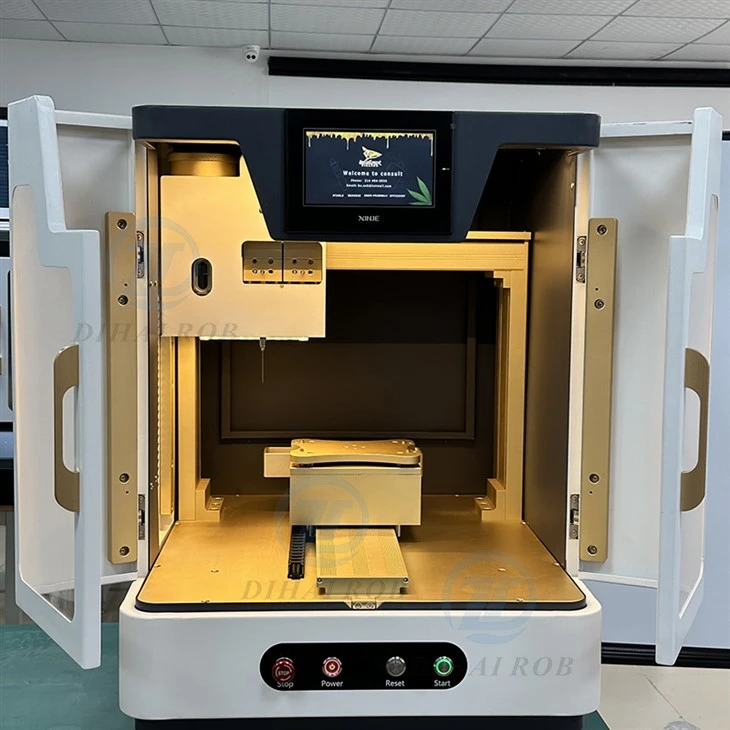

CBD helautomatisk fylling av oljemaskin en nåloljeinjeksjonsmaskin
Den vedtar et avansert X, Y, Z - Axis Moving System, som fleksibelt kan justere oljeinjeksjonsposisjonen for å oppfylle oljeinjeksjonskravene til forstøver av forskjellige spesifikasjoner. Utstyret er utstyrt med en høypresisjon av væskevolumkontrollenhet. Feilen på flytende volumnøyaktighet (nominell hjerneslag) er mindre enn eller lik 1%, og feilen i flytende volumnøyaktighet (repeterbarhet) er mellom 0. 3%- 0. 7%, og sikrer nøyaktigheten til hver oljeinjeksjon. Utstyret er enkelt å betjene. Gjennom brukervennlige driftsgrensesnitt kan operatører enkelt angi parametere for oljeinjeksjonsposisjon og andre driftsparametere. Oljeoppbevaringsbassenget har en maksimal kapasitet på 1300 ml, noe som reduserer problemer med hyppig tanking.
Samtidig bruker utstyret flytende materialer av høy kvalitet, inkludert aluminiumslegering, silikon og rustfritt stål, og sikrer kvaliteten på oljeproduktet og holdbarheten til utstyret. Det er egnet for store virksomheter med skala -forstøver, som effektivt kan forbedre produksjonseffektiviteten og redusere produksjonskostnadene.
Grunnleggende driftsmetoder
Plasseringsmetode for forstøverbrettet:

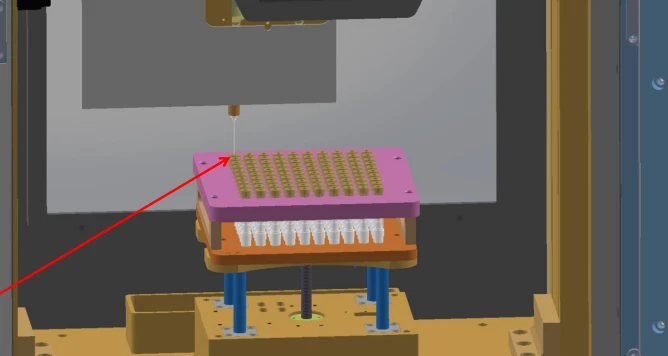

Plasser forstøverbrettet på brettsetet, juster de fire plasseringshullene på brettet med de fire plasseringspinnene på brettsetet, som vist på figuren.
Innstilling av forstøverposisjonsparametere:
På hjemmesiden til operasjonsgrensesnittet, klikker du "Tilbakestill" for å tilbakestille alle bevegelige akser, og deretter angi MHI -systemets driftsgrensesnitt - manuell operasjon.

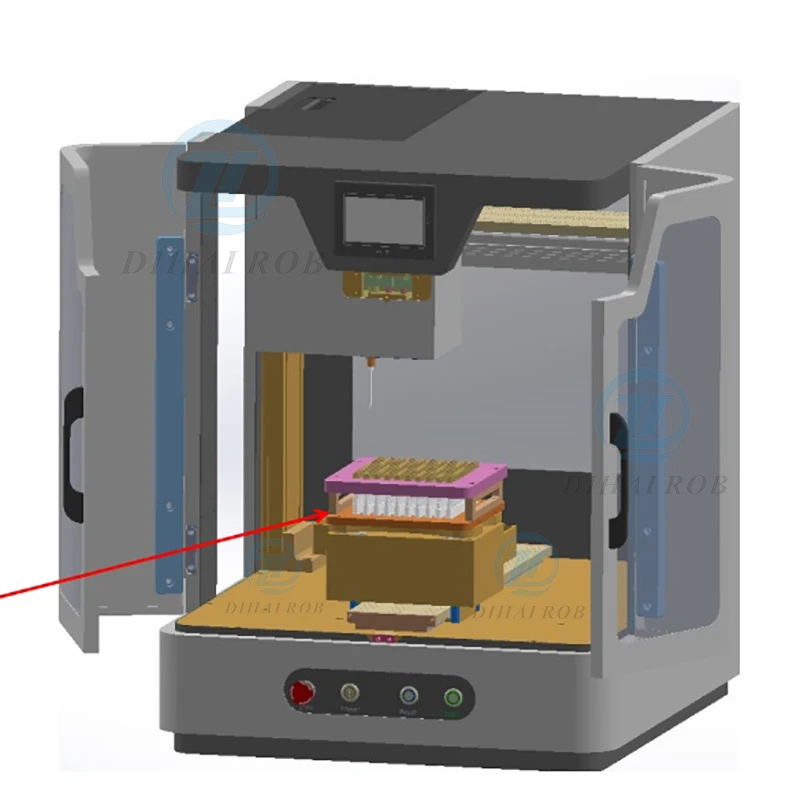

Bruk x-, y- og z -aksene for å bevege og observere oljeinjeksjonsposisjonen til sprøyten og den første forstøveren, som vist i høyre håndfigur.
Merk: Lengdene på oljeinjeksjonsspringene som brukes til forstøver av forskjellige lengder er forskjellige. Hvis lengden på forstøveren er mindre enn 40 mm, bruk en lang sprøyte; Hvis lengden på forstøveren er større enn 100 mm, bruk en kort sprøyte.
Hovedprestasjonsparametere
| Prosjektnavn | Parametere |
|---|---|
| Inngangsspenning (v) | Enkeltfase AC110VAC 60Hz |
| Inngangseffektkapasitet (strøm) | 1.2kw |
| Temperaturmålingsområde | 0 - 120 grad, nøyaktighet 2% |
| Utstyrsdimensjoner | 620x670x800 (enhet: Vennligst avklar, vanligvis i MM) |
| Utstyrsvekt | 160 kg |
| Miljøforhold | Temperatur 0 - 100 grad |
| Flytende volumnøyaktighet (vurdert hjerneslag) | Feil mindre enn eller lik 1% |
| Flytende volumnøyaktighet (repeterbarhet) | Feil 0. 3% - 0. 7% |
| Maksimal kapasitet på oljestedbassenget | 1300 ml |
| Rangert drivkraft av stempelet | 0.9N.m |
| Spesifikasjon av injeksjonskapasitet | 0. 2 - 7 ml |
| Væske - Kontakt materialer | Aluminiumslegering, silikon, rustfritt stål |

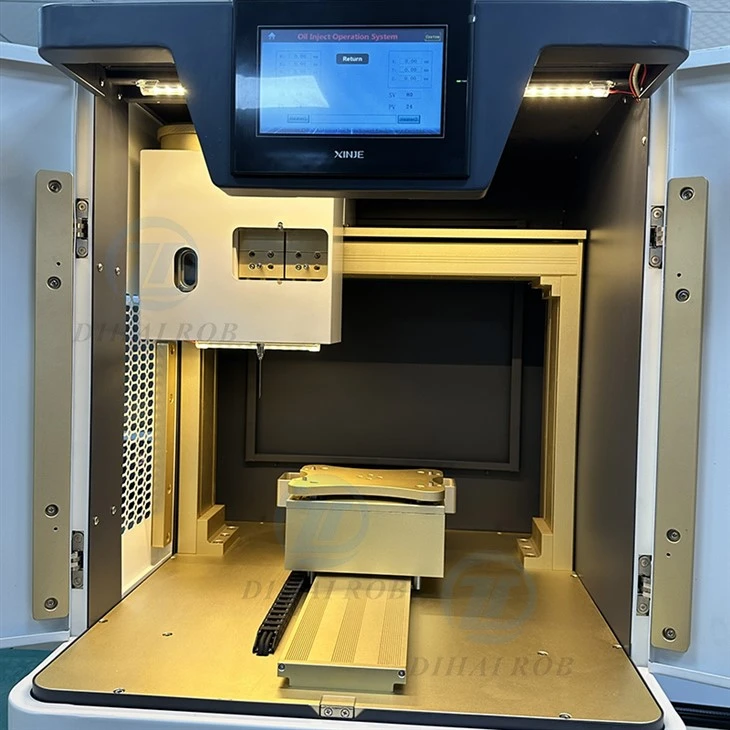

Utstyrsoversikt
| Serienummer | Navn |
|---|---|
| 1 | Øvre flip cover |
| 2 | Oljeoppbevaringstank |
| 3 | Inngangsdør 1 |
| 4 | Sidedør |
| 5 | Oljeinjeksjonspumpe |
| 6 | Mottakelse av olje |
| 7 | Y-aksen bevegelig montering |
| 8 | Z-aksen bevegelig montering |
| 9 | Operasjonspanel |
| 10 | Inngangsdør 2 |
| 11 | X-aksen bevegelig montering |
| 12 | Operasjon berøringsskjerm |

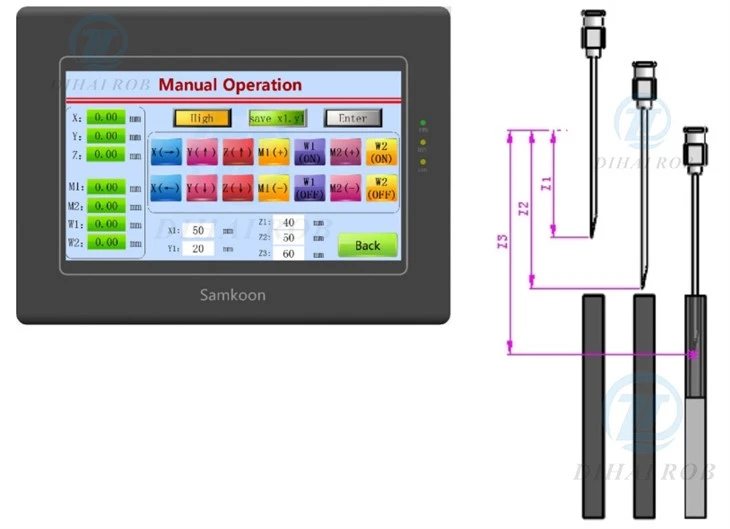

Bestem oljeinjeksjonsposisjonen:
Flytt x-, y- og z -aksene til oljeinjeksjonsposisjonen til den første forstøveren. Når "Lagre X1, Y1" vises, klikker du på "Enter" -tasten for å lagre de gjeldende startkoordinatene til X\/Y -aksene.
Klikk på vippetasten igjen. Når "Lagre Z1" vises, klikker du på "Enter" -tasten for å lagre det høyeste løftepunktet Z1 for oljeinjeksjon på Z - Axis.
Bruk z - aksen for å bevege deg nedover. Når du observerer at nålen når toppen av forstøveren, og det ikke er noen kollisjon under venstre - høyre bevegelse, klikker du på vippetasten. Når "Lagre Z2" vises, klikker du på "Enter" -tasten for å lagre høyden Z2 på Z - Axis nær toppen av forstøveren.
Fortsett å betjene Z - Axis for å bevege deg nedover. Følg oljeinjeksjonsdybden når nålen settes inn i forstøveren. Klikk på vippetasten. Når "Lagre Z3" vises, klikker du på "Enter" -tasten for å lagre oljeinjeksjonsdybden Z3 i Z - Axis. Deretter fullføres posisjonsparameterinnstillingen, som vist i høyre håndfigur.
